Temperaturfühler:

  • Der Fühleranschluß ist grundsätzlich verpolungssicher
  • Die Fühlerkabel können bis zu ca. 50m verlängert werden
  • Bei größeren Längen, sollten verdrillte Leitungen verwendet werden
  • Die Fühler unterscheiden sich in wesentlichen – je nach Anwendungsgebiet – in der Temperaturbeständigkeit, im Anschlußkabel, in der Fühlerform und in der Befestigungsart
  • Innerhalb eines Temperaturbereiches sind die Fühler grundsätzlich untereinander austauschbar
  • Die Fühler besitzen eine NTC-Charakteristik (je höher die Temperatur, desto kleiner der Widerstandswert des Fühlers).

Typen von Temperaturfühlern

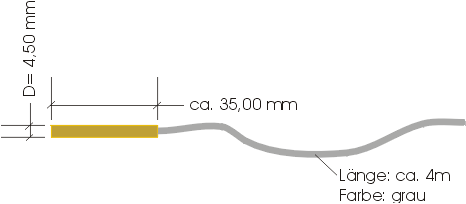

Standardfühler:

  • ca. 4,5 mm, ca. 40mm lang, ca. 4m Standard-Fühlerleitung
  • zum Einbau in bereits vorhandene Tauchhülsen
  • als Rohranlegefühler verwendbar
  • einsetzbarer Temperaturbereich: ca. 0C ... +80C

Fuehler_STD02

Kollektorfühler:

  • ca. 4,5 mm, ca. 40mm lang, Vierkantadapter ca. 50x7x7mm, ca. 1,5m Teflon/Silikon-Fühlerleitung
  • zum Einbau in bereits vorhandene Tauchhülse
  • als Rohranlegefühler verwendbar
  • einsetzbarer Temperaturbereich: ca. -30C ... +180C

Fuehler_Kollektor

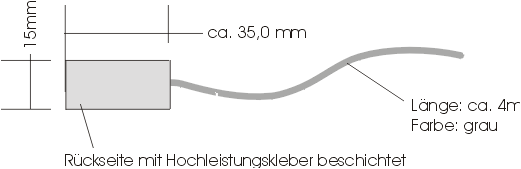

Klebefühler:

  • Ca. 15x40x5mm, ca. 4m Standard-Fühlerleitung
  • sehr schnelle Reaktion für spezielle Regelaufgaben
  • kann nur einmal aufgeklebt werden !
  • einsetzbarer Temperaturbereich: ca. 10C ... 80C

Fuehler_Klebe

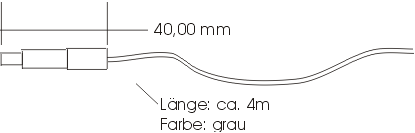

Stufenfühler:

  • z.B. für Frischwasserstation,
  • Warmwasseranschluss, Schneidring Ø 8mm
  • Temperaturbereich ca. 0°C ... 90°C

Fühler_gestuft02

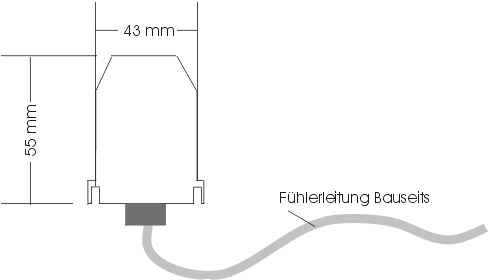

Außenfühler im wetterfesten Gehäuse:

  • Ca. 55x43x26mm, Schraubklemmen, Fühlerleitung bauseits
  • einsetzbarer Temperaturbereich: ca. -30C ... +50C
  • Fühlerleitung bauseits

Fuehler_Aussen
